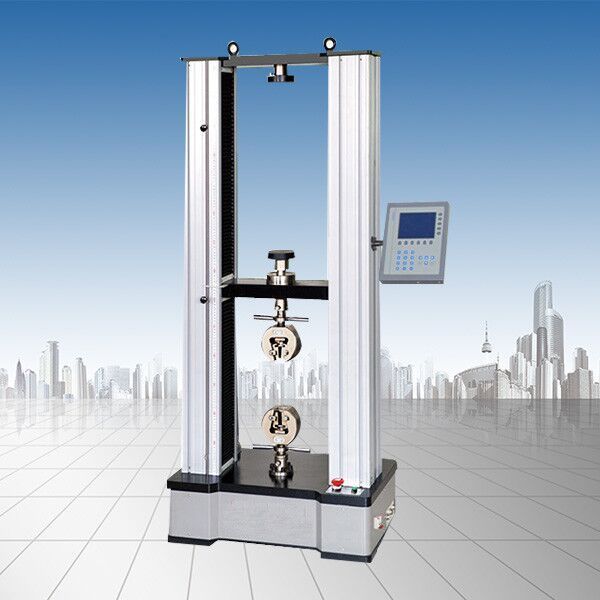

拉力試驗機是用來對各種材料進行拉伸、靜載、彎曲、剪切、壓縮、剝離以及撕裂等力學性能試驗使用的機械加力的試驗機，關于拉力試驗機你們的了解有多少呢?下面來為大家介紹一下拉力試驗機的測量方法及日常保養。

一、拉力試驗機的測量方法

1.力值的測量

經過測力傳感器、擴大器和數據處置系統來完成測量，最常用的測力傳感器是應變片式傳感器。

所謂應變片式傳感器，就是由應變片、彈性元件和某些附件(賠償元件、防護罩、接線插座、加載件構成)，能將某種機械質變成電量輸出的器件。應變片式的拉、壓力傳感器國表里品種繁復，首要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等類型。

從資料力學上得知，在小變形前提下，一個材料試驗機彈性元件某一點的應變與彈性元件所受的力成正比，也與彈性的變構成正比。以S型傳感器為例，當傳感器遭到拉力P的效果時，因?yàn)閺椥栽獗碚迟N有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。

簡略來說，外力P惹起傳感器內應變片的變形，招致電橋的不服衡，然后惹起傳感器輸出電壓的轉變，我們經過測量輸出電壓的轉變就可以曉得力的巨細了。

普通來說，傳感器的輸出旌旗燈號都長短常微弱的，凡間只要幾個mV，假如直接對此旌旗燈號進行測量，長短常堅苦的，而且不克不及知足高精度測量要求。因而必需經過擴大器將此微弱旌旗燈號擴大，擴大后的旌旗燈號電壓可達10V，此時的旌旗燈號為模仿旌旗燈號，這個模仿旌旗燈號經由多路開關和A/D轉換芯片改變?yōu)閿?shù)字旌旗燈號，然后進行數據處置，至此，拉力試驗機力的測量告一段落。

2.形變的測量

經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。

該安裝上有兩個夾頭，材料試驗機經由一系傳記念頭構與裝在測量安裝頂部的光電編碼器連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。

3.橫梁位移的測量

其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。

二、拉力試驗機的日常保養

機身保養

1、定期的對鉗口部位的螺釘進行檢查，如果發現有松動的情況，要及時的將其擰緊。

2、保持鑲鋼板和襯板接觸的滑動面、襯板上面的燕尾槽面的清潔，定期的在上面涂上一層二硫化鉬(MoS2)潤滑脂。

3、定期的檢查鏈輪的傳動情況，要是發現有松動發生，就要重新將張緊輪張緊。

油源保養

1、定期的檢查主機和油源處有沒有漏油的地方，要是發現有漏油的情況，就要及時的更換密封圈或者是組合墊。

2、看油的使用期限與機器實際使用狀況，定期更換濾芯以及吸油過濾器，并更換液壓油。

3、如果長時間的不做試驗，就要注意將主機電源關斷。如果機器處于待機的狀態，應該講轉換開關打到加載檔，如果轉換開關打在了快退檔，電磁換向閥就會一直處在一個通電狀態，這會對器件的使用壽命造成影響。

控制系統保養

1、定期的檢查試驗機和測控卡的連接是否接觸良好，要是有松動，要及時的進行緊固。

2、如果試驗之后有較長一段時間不使用機器，就要關閉電腦，同時拔出測控卡。

3、控制器上接口都是一一對應好的，要是插錯了接口可能就會對設備造成損壞。

4、在插拔控制器上的接口的時候，一定要關閉控制器的電源。

以上是小編為大家分享的拉力試驗機的測量方法及日常保養，希望可以幫助到大家噢!
